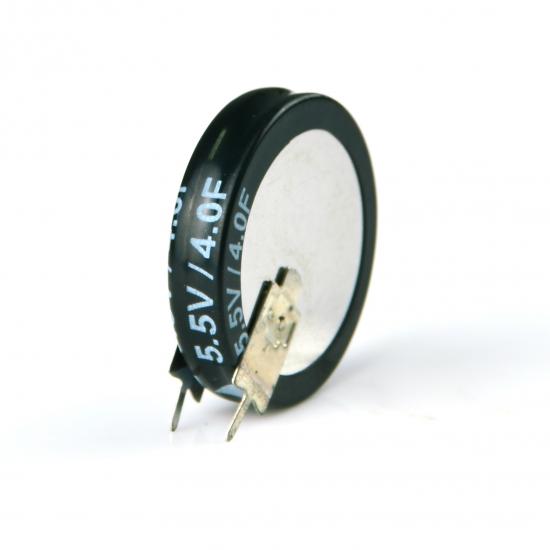

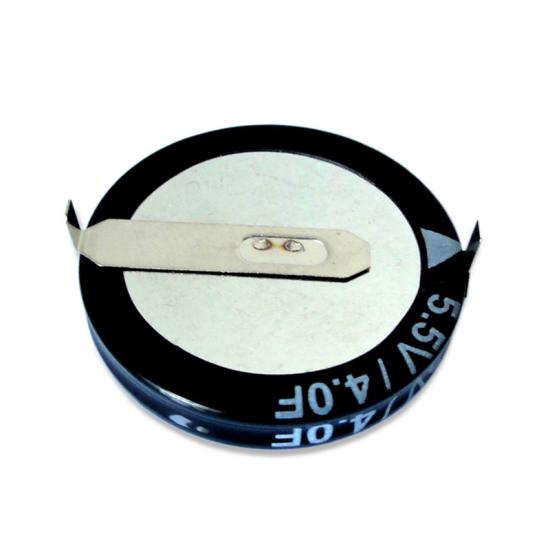

4.0F 5.5V 纽扣超级电容器
产品特点
● 使用温度范围: -25℃~+70℃
● 体积小，容量大，内阻小，漏电流小，寿命长，电性能稳定
● 是理想的后备电源和功率补偿原件
应用领域
● 智能电表，智能水表，智能能量表等仪器仪表
● 电子玩具，电视机，LED闪光灯
● 智能门锁，智能电饭煲，智能电热水器，税控机器等
|
Items |
Criteria |
|
Rated voltage(V) |
5.5V |
|
Rated discharge capacitance |
4.0F |
|
Capacitance tolerance |
-20%～+80% |
|
Max. work voltage |
6.0V |
|
ESR Max (Ω) AC@1KHz |
8Ω |
|
Work temperature range |
-25℃～+70℃ |
|
Storage temperature range |
-40℃～+85℃ |
|
Max. Stored energy (mWh) |
15 |
|
Nominal current (A) |
0.1 |
|
Max. Leakage current after 24hrs @RT (μA) |
42 |
|
Low temperature (-25℃) |
︱△C/C︱≤50%，ESR ≤5 times specified value |
|
Endurance |
After 1000hrs application of rated voltage(DC) at 70℃, ︱△C/C︱≤30%，ESR ≤4 times specified value |
|
Shelf life |
After 1000hrs storage without load at 70℃, ︱△C/C︱≤30%，ESR ≤4 times specified value |
绿态产品型号定义：
|
GT |
S |
□ |
□ □ □ |
□ □ □ |
□ |
□ |
□ |
||||||
|
绿态电子 |
超级电容器 |
产品系列 |
额定电压 |
额定容量 |
允许容量偏差 |
引出方式 |
产品状态 |
||||||
|
GTCAP |
|
代码 |
系列 |
代码 |
电压（V） |
代码 |
容量(F) |
代码 |
容量偏差 |
代码 |
引出方式 |
代码 |
状态 |
|
|
|
P |
功率型 |
2R5 |
2.5 |
104 |
0.1 |
J |
±5% |
A |
软导线 |
S |
标准产品 |
|
|
|
E |
能量型 |
2R7 |
2.7 |
224 |
0.22 |
K |
±10% |
B |
接线鼻 |
C |
定制产品 |
|
|
|
M |
模组 |
3R0 |
3.0 |
474 |
0.47 |
M |
±20% |
C |
纽扣C |
P |
方壳 |
|
|
PP |
大功率型 |
3R6 |
3.6 |
105 |
1.0 |
U |
-10%~20% |
H |
纽扣卧式 |
S |
软包 |
|
|
|
PH |
高温功率型 |
3R8 |
3.8 |
205 |
2.0 |
V |
10%~30% |
L |
薄片极耳 |
|
|
|
|
|
EH |
高温能量型 |
4R0 |
4.0 |
475 |
4.7 |
Z |
-20%~80% |
N |
牛角型 |
|
|
|
|
|
MH |
高温模组 |
5R0 |
5.0 |
106 |
10 |
|
|
P |
焊接柱 |
|
|
|
|
|
|
|
|
|
R |
导针同向 |
|
|
|||||
|
|
PL |
混合型 |
6R3 |
6.3 |
506 |
50 |
|
|
S |
内螺纹 |
|
|
|
|
|
MG |
石墨烯 |
012 |
12 |
107 |
100 |
|
|
T |
螺柱 |
|
|
|
|
|
|
|
016 |
16 |
367 |
360 |
|
|
V |
纽扣立式 |
|
|
|
|
|
|
|
024 |
24 |
407 |
400 |
|
|
W |
激光焊接 |
|
||
|
|
|
|
036 |
36 |
657 |
650 |
|
|
|
|
|
||
|
|
|
|
048 |
48 |
158 |
1500 |
|
|
|
|
|
||
|
|
|
|
056 |
56 |
308 |
3000 |
|
|
|
|
|
||
|
|
|
|
075 |
75 |
508 |
5000 |
|
|
|
|
|
||
|
|
|
100 |
100 |
908 |
9000 |
|
|
|
|
|
|||
|
|
|
120 |
120 |
109 |
10000 |
|
|
|
|
|
|||
|
|
|
240 |
240 |
119 |
11000 |
|
|
|
|
|
|||
|
|
|
|
|
169 |
16000 |
|
|
|
|
|
|||
|
|
|
|
|
189 |
18000 |
|
|
|
|
|
|||
|
|
|
|
|
609 |
60000 |
|
|
|
|
|
|||
|
|
|
|
|
909 |
90000 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|||

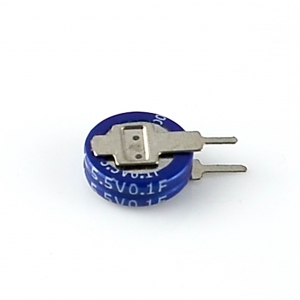

0.1F 5.5V 仪表用纽扣式超级法拉电容器
0.22F 5.5V 智能仪表用叠片式超级电容器

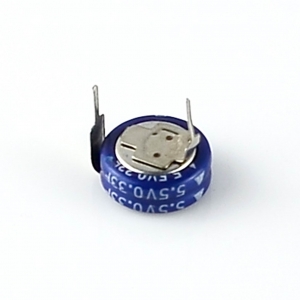

0.33F 5.5V 高品质纽扣超级电容器

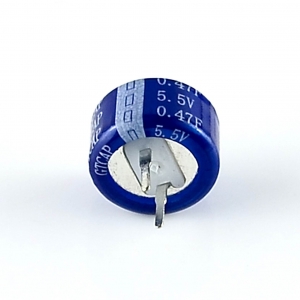

0.47F 5.5V 电表专用纽扣超级电容器
